Tepelná čerpadla využívají termodynamický cyklus k přenosu energie z okolního prostředí do otopné soustavy vašeho domu. Efektivita tohoto procesu závisí na rozdílu teplot mezi zdrojem tepla a topnou vodou, přičemž nejrozšířenější variantou pro běžné rodinné domy zůstává čerpadlo typu vzdu-voda.
⭐ Co byste měli vědět
- Tepelné čerpadlo využívá energii z okolního prostředí zhruba z 75 %.
- Kvalitní tepelná čerpadla fungují spolehlivě při venkovních teplotách až -20 °C.
- Existují hlavní typy tepelných čerpadel: vzduch-voda, země-voda a voda-voda.
- Chladivo v tepelném čerpadle může mít teplotu kolem -20 °C, což umožňuje přenos tepla i při nízkých venkovních teplotách.
- Rozdíl mezi monoblokem a split systémem spočívá v umístění komponentů a způsobu instalace.
Jak funguje tepelné čerpadlo – princip a mechanismus
Tepelné čerpadlo funguje na principu termodynamického cyklu, kdy odebírá nízkopotenciální teplo z okolního prostředí a pomocí kompresního procesu jej převádí na vyšší teplotní hladinu vhodnou pro vytápění. Základní vysvětlení principu fungování tepelného čerpadla spočívá v přeměně skupenství chladiva, které cirkuluje v uzavřeném okruhu a umožňuje efektivní přenos energie i v zimních měsících.
Přenos tepla pomocí chladiva
Klíčem k provozu je chladivo s velmi nízkým bodem varu, které v systému cirkuluje při teplotě kolem -20 °C. I když venkovní vzduch klesne k hodnotám kolem -10 °C, je tento rozdíl dostatečný k tomu, aby chladivo začalo v tepelném výměníku vřít a pohlcovat okolní tepelnou energii. Tento proces přenosu tepla z venkovního prostředí do chladiva probíhá kontinuálně, což umožňuje tepelná čerpadla princip využít pro ohřev otopné vody bez nutnosti spalování paliv.
Role výparníku a kompresoru
Výparník slouží jako místo, kde chladivo přijímá energii z okolí a mění se z kapalné fáze na plynnou. Následně vstupuje do kompresoru, který plyn stlačí, čímž dojde k prudkému nárůstu jeho tlaku a teploty na hodnoty potřebné pro vytápění objektu. Zde se tepelná energie předá do topného systému přes kondenzátor. Častá chyba při instalaci je podcenění dimenzování těchto komponent, což vede k vyššímu opotřebení systému při vysokém zatížení.
Účinnost a vliv venkovní teploty
Celková účinnost tepelného čerpadla je přímo závislá na rozdílu mezi teplotou venkovního vzduchu a požadovanou teplotou otopné vody. Zatímco moderní vzduch-voda čerpadlo dosahuje vysokých parametrů při mírných mrazech, s klesající venkovní teplotou jeho efektivita přirozeně klesá. Pro koho se tato technologie hodí: ideální je pro nízkoenergetické domy s podlahovým vytápěním. Naopak pro staré neizolované objekty s vysokoteplotními radiátory může být provoz méně ekonomický bez dodatečných úprav.
Hlavní typy tepelných čerpadel a jejich charakteristika
Výběr konkrétního systému závisí na dostupnosti zdroje tepla na vašem pozemku a požadovaném tepelném komfortu. Různé druhy tepelných čerpadel se liší nejen pořizovacími náklady, ale především svou provozní efektivitou v závislosti na venkovních podmínkách.

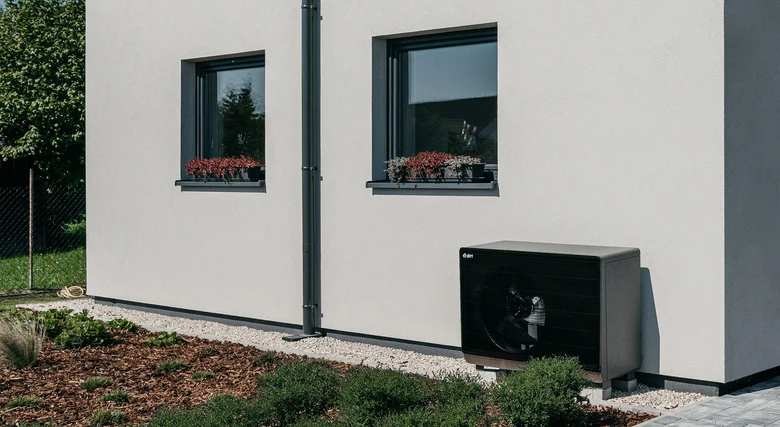

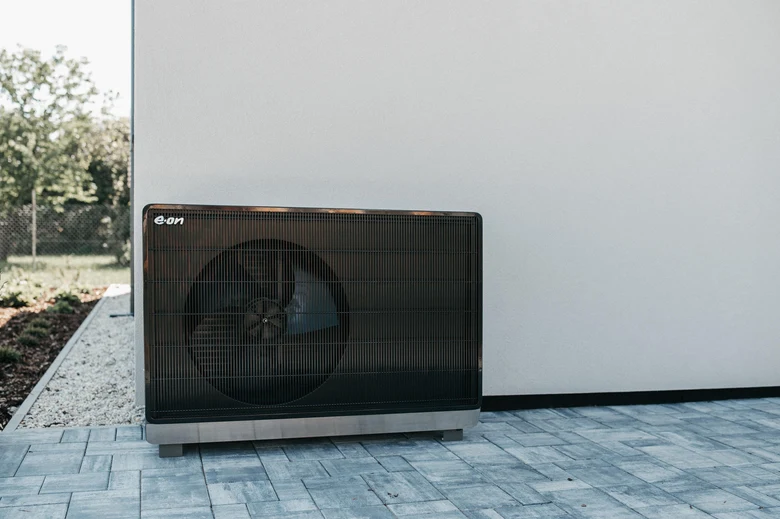

Tepelné čerpadlo vzduch-voda
Tento systém využívá okolní venkovní vzduch jako primární zdroj energie pro ohřev topné vody. Vzduch-voda čerpadlo je oblíbené díky relativně nízkým investičním nákladům a snadné instalaci bez nutnosti výkopových prací. Moderní jednotky dosahují vysoké efektivity i při teplotách pod bodem mrazu. Celková účinnost tepelného čerpadla se v průměru pohybuje kolem 75 procent, přičemž zbytek energie dodává elektrická síť pro pohon kompresoru.
Tepelné čerpadlo země-voda
Země-voda čerpadlo čerpá teplo z podloží pomocí zemních kolektorů nebo hlubinných vrtů se sondami. Hlavní výhodou je vysoká stabilita zdroje tepla, protože teplota země zůstává celoročně téměř konstantní. Tato technologie zajišťuje vysokou účinnost tepelného čerpadla po celou topnou sezónu. Častá chyba: podcenění geologického průzkumu, který je nezbytný pro správný návrh hloubky vrtu nebo plochy kolektorů.
Tepelné čerpadlo voda-voda
Systém voda-voda využívá teplo podzemní vody, která má stabilní teplotu kolem 10 stupňů Celsia. Díky tomuto teplému zdroji dosahuje toto řešení nejvyšší možné účinnosti v rámci všech dostupných systémů. Instalace je však náročnější, vyžaduje povolení k odběru vody a odbornou analýzu její kvality. Tento typ se hodí pro objekty s dostatkem vydatné podzemní vody, nikoliv pro oblasti s nízkou hladinou spodní vody.
| Typ čerpadla | Zdroj tepla | Náročnost instalace | Stabilita zdroje |
|---|---|---|---|
| Vzduch-voda | Venkovní vzduch | Nízká | Proměnlivá |
| Země-voda | Zemní hmota | Vysoká | Vysoká |
| Voda-voda | Podzemní voda | Velmi vysoká | Velmi vysoká |
Odborná rada: Při výběru vždy zvažte, zda vaše nemovitost umožňuje instalaci zemních kolektorů, nebo zda je pro vás efektivnější volbou vzduchové čerpadlo, které nevyžaduje zásah do pozemku.
Rozdíl mezi monoblok a split systémem
Výběr mezi těmito systémy závisí na vašich technických možnostech, dispozičním řešení objektu a nárocích na prostor v interiéru. Rozdíl mezi tepelným čerpadlem monoblok a split spočívá v umístění hermeticky uzavřeného chladivového okruhu. Monoblok tvoří jedna kompaktní venkovní jednotka, ve které probíhá kompletní termodynamický proces přeměny energie. Naproti tomu split systém rozděluje technologii na venkovní jednotku s výparníkem a vnitřní hydrobox, které jsou propojeny měděným chladivovým potrubím.
| Parametr | Monoblok | Split systém |
|---|---|---|
| Instalace | Jednoduchá, pouze vodní okruh | Náročnější, vyžaduje certifikaci pro chladivo |
| Umístění | Pouze venkovní prostor | Venkovní jednotka a vnitřní hydrobox |
| Riziko zamrznutí | Vyžaduje ochranu při výpadku proudu | Minimální, výměník je uvnitř budovy |
Odborná rada: Častá chyba při výběru je podcenění legislativních požadavků u split systémů, kde manipulaci s chladivem smí provádět pouze technik s certifikací pro práci s F-plyny. Pokud zvažujete, co je lepší, monoblok se hodí pro instalaci bez zásahů do chladivového okruhu, zatímco split systém lépe chrání deskový výměník před vnějšími vlivy, protože je umístěn v temperovaném interiéru. Údržba tepelného čerpadla typu monoblok je zpravidla přímočařejší, neboť servisní úkony se soustředí pouze na venkovní komponenty. Tento systém je ideální volbou pro novostavby s dostatkem místa v zahradě a možností vedení potrubí s nemrznoucí směsí. Split systém je naopak vhodnější pro rekonstrukce, kde je vyžadováno minimální riziko zamrznutí vody ve výměníku při dlouhodobém výpadku elektrické energie.
Využití tepelných čerpadel při nízkých venkovních teplotách
Tepelná čerpadla princip fungování založený na odebírání energie z okolního prostředí využívají efektivně i v mrazivých dnech. Moderní zařízení typu vzduch-voda čerpadlo dokáží spolehlivě vytápět objekty při venkovní teplotě klesající až k -20 °C. Jak tepelná čerpadla pracují v zimních podmínkách, určuje především teplota zdroje a požadovaný výstupní výkon. S klesající venkovní teplotou přirozeně klesá účinnost tepelného čerpadla, proto se při extrémních mrazech automaticky aktivuje integrovaný elektrokotel. Ten slouží jako záložní zdroj, který pokryje špičkovou potřebu tepla v momentech, kdy výkon čerpadla nestačí na pokrytí tepelných ztrát objektu.
Odborná rada: Častá chyba spočívá v podcenění výkonu tepelného čerpadla vzhledem k tepelné ztrátě domu, což vede k nadměrnému využívání elektrokotle a výrazně vyšším nákladům na elektřinu.
| Parametr | Hodnota při -20 °C |
|---|---|
| Provozní limit | -20 °C |
| Záložní zdroj | Integrovaný elektrokotel |
| Účinnost | Klesající s teplotou zdroje |
Tento systém se hodí zejména pro novostavby a rekonstrukce s nízkoteplotním vytápěním, jako je podlahové topení, které vyžaduje výstupní teplotu vody pouze 35 °C. Naopak pro staré objekty s vysokou tepelnou ztrátou a radiátory vyžadujícími teplotu vody 65 °C a více není samostatné čerpadlo bez předchozí izolace obálky budovy ekonomicky výhodné. V takovém případě je provoz tepelného čerpadla v zimě neefektivní a náklady na provoz elektrokotle převyšují úspory získané z tepelného čerpadla.
Porovnání tepelných čerpadel s kondenzačními kotli
Hlavní rozdíl mezi kondenzačním kotlem a tepelným čerpadlem spočívá ve způsobu získávání tepla. Zatímco kotel využívá spalování zemního plynu, tepelné čerpadlo čerpá energii z okolního prostředí, což zásadně mění celkovou bilanci provozu.
Účinnost a spotřeba energie
Tepelné čerpadlo vykazuje výrazně vyšší účinnost než kondenzační kotel, protože energii pouze převádí, nikoliv vyrábí spalováním. Zatímco kondenzační kotel dosahuje účinnosti kolem 95 až 105 procent, tepelná čerpadla pracují s topným faktorem (COP) v rozmezí 3 až 5. To znamená, že z 1 kWh elektrické energie získáte 3 až 5 kWh tepla. Typy tepelných čerpadel, jako vzduch-voda čerpadlo nebo země-voda čerpadlo, tak efektivně snižují celkovou spotřebu energie v domácnosti.
Náklady na instalaci a provoz
Pořizovací cena tepelného čerpadla je obvykle dvojnásobná až trojnásobná oproti instalaci kondenzačního kotle. Přesto jsou provozní náklady u tepelných čerpadel dlouhodobě nižší, zejména v nízkoenergetických novostavbách.
| Parametr | Kondenzační kotel | Tepelné čerpadlo |
|---|---|---|
| Pořizovací cena | 60 000 – 100 000 Kč | 200 000 – 450 000 Kč |
| Provozní náklady | Vyšší (závislé na plynu) | Nižší (využití elektřiny) |
| Účinnost systému | 95 – 105 % | 300 – 500 % (COP) |
Odborná rada: Kondenzační kotel je vhodnější volbou pro rekonstrukce starších domů s vysokými tepelnými ztrátami a radiátory, kde by tepelné čerpadlo pracovalo mimo svůj optimální režim. Častá chyba: podcenění nutnosti nízkoteplotního vytápění, jako je podlahové topení, které je pro maximální efektivitu tepelného čerpadla klíčové.
Časté chyby při instalaci a provozu tepelných čerpadel
Správný návrh výkonu tepelného čerpadla musí odpovídat tepelné ztrátě objektu vypočtené podle normy ČSN EN 12831. Podcenění výkonu vede k častému spínání kompresoru, což zvyšuje opotřebení mechanických částí a snižuje sezónní topný faktor (SCOP). Tepelné čerpadlo vyžaduje pro efektivní provoz nízkoteplotní otopnou soustavu, kde výstupní teplota vody nepřesahuje 35 až 45 stupňů Celsia, což ideálně splňuje podlahové vytápění.
Na co si dát pozor při instalaci a servisu
- Umístění venkovní jednotky typu vzduch-voda čerpadlo v uzavřených prostorech nebo příliš blízko stěn, což způsobuje recirkulaci již ochlazeného vzduchu a pokles účinnosti až o 15 procent.
- Nedostatečná údržba tepelného čerpadla, konkrétně zanedbání čištění výparníku a filtrů, která zvyšuje tlakovou ztrátu a snižuje celkovou účinnost tepelného čerpadla o 20 procent.
- Absence hydraulického vyvážení otopné soustavy, která omezuje nominální průtok topného média a způsobuje nerovnoměrné vytápění jednotlivých místností v objektu.
- Zanedbání ročních servisních prohlídek, které zahrnují kontrolu těsnosti chladivového okruhu a stavu elektroniky, což přímo zkracuje životnost kompresoru o 3 až 5 let.
Častá chyba: Instalace tepelného čerpadla bez vyrovnávací nádrže (akumulační nádoby) u systémů s malým objemem vody, což způsobuje cyklování kompresoru a jeho předčasné selhání.
| Parametr | Doporučená hodnota | Důsledek chyby |
|---|---|---|
| Teplotní spád | 35 – 45 °C | Snížení účinnosti |
| Servisní interval | 12 měsíců | Ztráta záruky a životnosti |
| Průtok média | Dle projektu (m3/h) | Nedostatečný přenos tepla |
Odborná rada: Systém se hodí pro novostavby s tepelnou ztrátou do 7 kW a rekonstrukce s instalovaným podlahovým vytápěním, ale není vhodný pro neizolované objekty s vysokou tepelnou ztrátou a staršími radiátory vyžadujícími teplotní spád nad 60 stupňů Celsia. Před realizací vždy ověřte, zda zvolený model odpovídá vašim požadavkům na vytápění a přípravu teplé vody v celém ročním cyklu.
Praktické tipy pro údržbu a dlouhodobý provoz
Pravidelná údržba tepelného čerpadla zásadně prodlužuje životnost celého systému a udržuje vysokou účinnost tepelného čerpadla. Praktický návod na údržbu tepelného čerpadla zahrnuje tyto kroky:
- Kontrola filtrů – jednou za 3 měsíce vyčistěte sítka, aby nedocházelo k omezení průtoku média.
- Čištění výparníku – odstraňte listí a nečistoty z venkovní jednotky pro zajištění správného proudění vzduchu.
- Sledování tlaku chladiva – nechte jednou za 2 roky provést odborný servisní zásah.
- Monitoring výkonu – sledujte spotřebu elektřiny, náhlé výkyvy značí technický problém.
Odborná rada: Častou chybou je zanedbání čistoty venkovního výměníku, což vede k nárůstu spotřeby až o 15 procent. Údržba se hodí pro majitele všech systémů, ať už máte vzduch-voda čerpadlo nebo využíváte zemní kolektory. Vyhněte se neodborným zásahům do chladivového okruhu, které smí provádět pouze certifikovaný technik.
Časté dotazy o tepelných čerpadlech (FAQ)
Otázka: Jaké jsou hlavní typy tepelných čerpadel?
Existují tři hlavní typy tepelných čerpadel: vzduch-voda, země-voda a voda-voda, každý s jiným zdrojem tepla a účinností. Správná volba závisí na dostupnosti zdroje tepla na vašem pozemku.
Otázka: Jak funguje tepelné čerpadlo vzduch-voda?
Využívá venkovní vzduch i při teplotách kolem -10 °C, přenáší teplo pomocí chladiva s teplotou kolem -20 °C do topného systému. Jde o nejoblíbenější řešení pro rodinné domy díky nižším investičním nákladům.
Otázka: Co je lepší monoblok nebo split systém?
Monoblok je celistvá venkovní jednotka, jednodušší na instalaci, split systém má vnitřní i venkovní část a nabízí větší flexibilitu. Split systém vyžaduje certifikovanou montáž chladivového okruhu odborníkem.
Otázka: Jak tepelná čerpadla fungují v zimě?
Kvalitní čerpadla pracují spolehlivě až do -20 °C, při nižších teplotách může zapojit záložní elektrokotel. Účinnost tepelného čerpadla v zimě přirozeně klesá s poklesem venkovní teploty.
Otázka: Jaký je rozdíl mezi tepelným čerpadlem a kondenzačním kotlem?
Tepelná čerpadla mají vyšší účinnost (COP kolem 3), kondenzační kotle účinnost okolo 90 %, ale jsou vhodnější pro jiné typy domů. Častá chyba: instalace čerpadla do nezatepleného domu s vysokoteplotním topným systémem.
Otázka: Jaká je průměrná cena tepelného čerpadla?
Cena se pohybuje přibližně od 150 000 Kč u vzduch-voda typů až po více než 300 000 Kč u země-voda systémů. Investici je vhodné posuzovat v horizontu 15 let provozu.
Otázka: Jak často je potřeba čistit filtry tepelného čerpadla?
Filtry by se měly čistit minimálně jednou za rok, ideálně před topnou sezonou, aby byla zachována účinnost. Zanesené filtry zvyšují odpor proudění a snižují topný faktor zařízení.
Otázka: Jaké chyby se často dělají při instalaci tepelného čerpadla?
Časté chyby jsou špatný výběr typu, nesprávná instalace a nedostatečná izolace, což vede ke snížení účinnosti. Na co si dát pozor: vždy nechte výpočet tepelných ztrát objektu zpracovat projektantem.
Otázka: Jak vybrat správný typ tepelného čerpadla?
Výběr závisí na lokalitě, zdroji tepla, potřebách vytápění a rozpočtu, doporučuje se konzultace s odborníkem. Čerpadlo vzduch-voda se hodí pro většinu běžných novostaveb, země-voda pro domy s velkým pozemkem.
Otázka: Jak dlouho vydrží tepelné čerpadlo?
Průměrná životnost je 15 až 20 let při správné instalaci a údržbě. Pravidelná servisní prohlídka jednou za dva roky je klíčová pro dosažení této životnosti.
Otázka: Co je to COP u tepelného čerpadla?
COP je koeficient výkonu, který udává poměr vyrobeného tepla k spotřebované elektrické energii, běžně kolem 3. Vyšší hodnota COP znamená vyšší provozní efektivitu zařízení.
Otázka: Jak funguje tepelné čerpadlo země-voda?
Využívá teplo ze země přes zemní kolektory nebo sondy i při nízkých venkovních teplotách s vysokou účinností. Tento systém udržuje stabilní výkon bez ohledu na aktuální venkovní teplotu.
Otázka: Jak funguje tepelné čerpadlo voda-voda?
Využívá teplo podzemní vody, je velmi účinné, ale vyžaduje vhodnou lokalitu a kvalitní vodu. Před instalací je nezbytný hydrogeologický průzkum a chemický rozbor vody.
Otázka: Jaké jsou nevýhody tepelných čerpadel?
Vyšší pořizovací náklady, potřeba správné instalace a závislost na venkovních podmínkách. Pro koho se nehodí: pro staré, neizolované objekty s původními radiátory bez modernizace otopné soustavy.
Otázka: Jak se starat o tepelné čerpadlo?
Pravidelná údržba včetně čištění filtrů, kontroly chladiva a sledování výkonu prodlužuje životnost a zajišťuje efektivní provoz. Údržba tepelného čerpadla by měla probíhat dle servisního plánu výrobce.
Otázka: Jak tepelné čerpadlo ohřívá vodu?
Tepelné čerpadlo ohřívá vodu pomocí kompresoru, který zvýší teplotu chladiva, a následně přenáší teplo do vody v topném systému. Proces probíhá pomocí výměníku tepla, kde se energie předává topnému médiu.
Otázka: Je možné použít tepelné čerpadlo i v nízkých teplotách?
Ano, moderní čerpadla fungují spolehlivě až do -20 °C, při nižších teplotách je nutná podpora záložního zdroje. Tepelné čerpadlo princip využívá k získání tepla i z velmi chladného venkovního vzduchu.
Otázka: Jaký je rozdíl mezi monoblokem a split systémem?
Monoblok je jednotka umístěná venku, split systém má vnitřní a venkovní část, což ovlivňuje instalaci a údržbu. Monoblok propojuje venkovní jednotku s domem pouze vodním potrubím, což eliminuje manipulaci s chladivem.
